Как проверить качество изоляции проводов: тестирование электропроводки

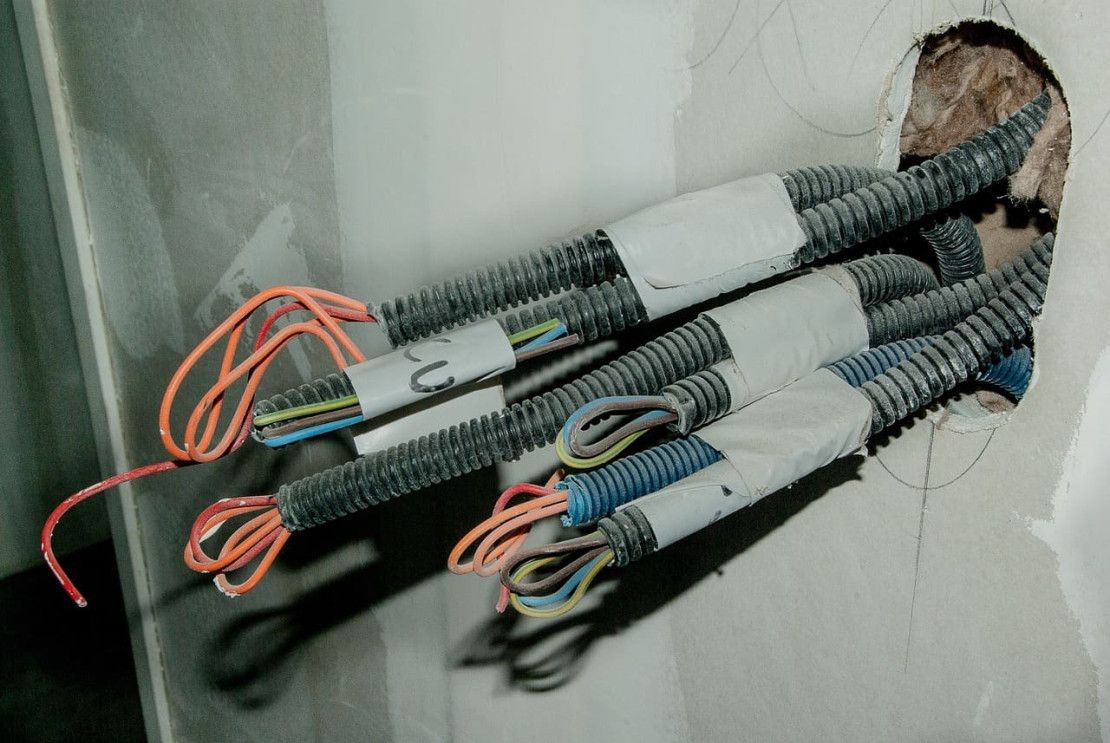

Электропроводка – это не просто набор кабелей, а жизненно важная артерия любого здания, отвечающая за подачу энергии к бытовым приборам, освещению и отоплению. От ее состояния напрямую зависит безопасность, комфорт и даже экономичность эксплуатации жилища или офиса. Изоляция проводов играет здесь ключевую роль: она предотвращает короткие замыкания, утечки тока и, что самое главное, защищает от поражения электрическим током. Со временем изоляция подвергается износу, стареет, разрушается под воздействием различных факторов – от перепадов температур и влажности до механических повреждений и химических воздействий. Несвоевременное обнаружение проблем с изоляцией может привести к серьезным последствиям: от выхода из строя дорогостоящей техники до пожаров. Поэтому регулярная и грамотная проверка качества изоляции электропроводки становится не просто рекомендацией, а острой необходимостью. Узнать больше о ремонте проводки и других важных аспектах электробезопасности можно, прочитав далее. В этом детальном руководстве мы разберем основные методы и инструменты, позволяющие эффективно оценить состояние изоляции проводов и своевременно выявить потенциальные угрозы.

Почему качество изоляции критически важно и как оно изменяется

Изоляция проводов – это не просто оболочка, а сложная система барьеров, призванных предотвратить контакт токоведущих жил друг с другом и с внешними проводящими элементами. Материалы, используемые для изоляции (ПВХ, резина, полиэтилен, бумага, пропитанная маслом), обладают диэлектрическими свойствами, то есть не проводят электрический ток. Однако со временем эти свойства деградируют. Основные причины ухудшения качества изоляции включают:

• Термическое старение: Высокие температуры (например, от перегрузки проводки или внешних источников тепла) вызывают ускоренное старение изоляционных материалов. Они теряют эластичность, становятся хрупкими, растрескиваются.
• Механические повреждения: Провода могут быть повреждены при монтаже, в процессе эксплуатации (например, при сверлении стен, перемещении мебели), грызунами. Поврежденная изоляция создает прямой путь для утечки тока.
• Воздействие влаги: Влага, особенно в сочетании с пылью и грязью, значительно снижает сопротивление изоляции, превращая ее в проводник. Это особенно актуально для помещений с повышенной влажностью – ванных комнат, кухонь, подвалов.
• Химическое воздействие: Контакт изоляции с агрессивными химическими веществами (растворителями, маслами, кислотами) может привести к ее разрушению.
• Ультрафиолетовое излучение: Длительное воздействие солнечного света на открытые участки проводки (например, на балконах или внешних стенах) также способствует деградации изоляции.
• Вибрации и динамические нагрузки: В местах, где проводка подвергается постоянным вибрациям или изгибам (например, в подвижных соединениях), изоляция быстрее изнашивается.

Низкое качество изоляции приводит к увеличению токов утечки, что не только повышает риск поражения электрическим током и пожара, но и вызывает необоснованный расход электроэнергии. В некоторых случаях токи утечки могут быть настолько малы, что не срабатывает автоматический выключатель или УЗО, но при этом они создают постоянную опасность и влияют на работу чувствительной электроники. Поэтому своевременная диагностика и знание признаков проблем с изоляцией – это залог стабильной и безопасной работы всей электрической системы.

Инструменты и методы для диагностики изоляции

Для эффективной проверки состояния изоляции проводов необходимы специальные инструменты и понимание принципов их работы. От выбора правильного оборудования и методики зависит точность диагностики и, как следствие, безопасность всей электросистемы.

Визуальный осмотр: Первый и самый доступный этап

Прежде чем приступать к измерениям, всегда начинайте с тщательного визуального осмотра. Этот этап часто недооценивают, но он может выявить очевидные проблемы, не требующие сложного оборудования. Обращайте внимание на:

• Видимые повреждения: Проверьте, нет ли на изоляции трещин, сколов, потертостей, следов оплавления или обгорания. Это особенно актуально для открытых участков проводки, розеток, выключателей и распределительных коробок.
• Цвет и состояние изоляции: Изменение цвета изоляции (пожелтение, почернение) может указывать на перегрев. Осмотрите, не стала ли изоляция хрупкой или липкой на ощупь.
• Следы влаги или коррозии: Влажные пятна или следы коррозии на металлических частях рядом с проводами – тревожный признак.
• Запахи: Характерный запах горелой пластмассы или озона (особенно при включенных электроприборах) свидетельствует о серьезных проблемах с изоляцией или перегревом.

Визуальный осмотр должен проводиться при отключенном электропитании для вашей безопасности. Используйте фонарик для освещения труднодоступных мест.

Использование мультиметра: Измерение сопротивления

Мультиметр – это универсальный прибор, который может быть полезен для первичной оценки, хотя он не предназначен для измерения сопротивления изоляции под высоким напряжением.

Измерение сопротивления между жилами

1. Отключите питание: Полностью обесточьте тестируемый участок цепи.
2. Отсоедините нагрузку: Отсоедините все приборы и потребители от цепи.
3. Установите мультиметр в режим измерения сопротивления: Выберите максимально возможный диапазон (например, 20 МОм).
4. Измерьте сопротивление: Присоедините щупы мультиметра к двум разным жилам кабеля (например, фаза и ноль, или фаза и заземление). Идеальное значение – бесконечность или очень большие значения (десятки или сотни мегаом). Низкое сопротивление (несколько килоом или даже ом) указывает на пробой изоляции.

Измерение сопротивления между жилой и корпусом

1. Отключите питание и нагрузку.
2. Один щуп мультиметра подключите к токоведущей жиле, другой – к заземленному корпусу щитка или металлической трубе.
3. Оцените сопротивление: Как и в предыдущем случае, оно должно быть максимально высоким.

Важно понимать, что мультиметр измеряет сопротивление при очень низком напряжении (несколько вольт), поэтому он не способен выявить скрытые дефекты изоляции, проявляющиеся только при рабочем напряжении сети. Для более точной диагностики требуется мегаомметр.

Мегаомметр: Профессиональный инструмент для тестирования изоляции

Мегаомметр (или мегомметр) – это специализированный прибор, предназначенный для измерения сопротивления изоляции под высоким напряжением (от 100 В до нескольких тысяч В). Это позволяет выявить даже микротрещины и скрытые дефекты, которые не обнаружит мультиметр.

Принцип работы мегаомметра

Мегаомметр подает на изоляцию высокое напряжение и измеряет ток, протекающий через нее. Чем меньше ток, тем выше сопротивление изоляции и тем лучше ее состояние.

Как проводить измерения мегаомметром

1. Полное обесточивание: Это самый критичный шаг. Убедитесь, что тестируемый участок полностью обесточен, а все потребители и электронные устройства отключены. В противном случае высокое напряжение мегаомметра может повредить их.
2. Заземление: Перед началом измерений убедитесь, что все незадействованные проводники, а также металлические оболочки кабелей и корпусы оборудования надежно заземлены для вашей безопасности.
3. Подключение мегаомметра:
   • "Линия" (Line): Подключите этот вывод к тестируемому проводнику (например, к фазной жиле).
   • "Земля" (Earth/Guard): Подключите этот вывод к заземлению или к другому проводнику, относительно которого измеряется сопротивление.
   • "Экран" (Guard): Некоторые мегаомметры имеют дополнительный вывод "Guard". Он используется для исключения влияния поверхностных токов утечки и повышения точности измерений. Его подключают к экрану кабеля или к поверхности изоляции, если требуется измерить объемное сопротивление.
4. Выбор напряжения тестирования: Выберите напряжение, соответствующее номинальному напряжению сети, или выше (например, 500 В для сети 220 В, 1000 В для сети 380 В).
5. Проведение измерения: Нажмите кнопку "Тест" или "Пуск" на приборе и удерживайте ее до стабилизации показаний. Запишите полученное значение.
6. Последовательность измерений:
   • Между каждой парой жил (например, фаза-ноль, фаза-заземление, ноль-заземление).
   • Между каждой жилой и заземленным корпусом электрооборудования или металлической оболочкой кабеля.

Нормативные значения сопротивления изоляции

Согласно ПУЭ (Правила устройства электроустановок) и другим нормативным документам, минимально допустимое сопротивление изоляции для большинства бытовых и промышленных электроустановок должно быть не менее 0,5 МОм (мегаом). Однако для новых или недавно смонтированных установок этот показатель должен быть значительно выше – десятки и сотни мегаом. Снижение сопротивления изоляции до значений, близких к 0,5 МОм, указывает на необходимость срочного вмешательства и ремонта.

Тестирование устройств защитного отключения (УЗО) и дифференциальных автоматов

УЗО и дифавтоматы – это важные компоненты электробезопасности, предназначенные для защиты от токов утечки. Их регулярная проверка крайне важна.

• Кнопка "Тест": Каждое УЗО и дифавтомат оснащены кнопкой "Тест". Нажмите ее, чтобы убедиться, что устройство срабатывает и отключает питание. Это проверяет механическую работоспособность, но не оценивает чувствительность устройства к реальным токам утечки.
• Специальные тестеры УЗО: Для более точной проверки УЗО и дифавтоматов существуют специальные приборы, которые имитируют ток утечки определенной величины и измеряют время срабатывания. Это позволяет убедиться, что УЗО срабатывает при пороговом значении и в допустимое время, что критически важно для эффективной защиты от поражения током.

Действия при обнаружении проблем с изоляцией

Обнаружение низкого сопротивления изоляции или других признаков ее повреждения – это сигнал к немедленным действиям. Игнорирование этих проблем может привести к серьезным, а порой и фатальным последствиям.

Определение местоположения дефекта

Если вы выявили проблему с изоляцией, следующим шагом должно стать определение точного места повреждения. Это может быть сложной задачей, особенно в скрытой проводке.

• Постепенное отключение участков: Если проблема затрагивает крупный участок цепи, попробуйте отключать отдельные ветви или группы потребителей. Когда отключение определенного участка приводит к нормализации показаний сопротивления изоляции, это указывает на то, что проблема находится именно там.
• Трассировка кабеля: В случае скрытой проводки могут помочь специальные трассоискатели, которые позволяют определить маршрут прокладки кабеля в стене.
• Визуальный осмотр проблемного участка: После локализации участка, где предположительно находится дефект, проведите более тщательный визуальный осмотр всех доступных элементов: розеток, выключателей, распределительных коробок, светильников. Часто проблема кроется в местах соединений или изгибов.
• Термографическое обследование: В некоторых случаях (особенно при перегреве) полезным может быть использование тепловизора. Он покажет аномальные температурные зоны, которые могут указывать на места повышенного сопротивления или утечек тока.

Устранение неисправности

После определения места повреждения необходимо принять меры по его устранению.

• Замена поврежденного участка: Если изоляция серьезно повреждена, самый надежный способ – полная замена дефектного участка кабеля или провода. Это гарантирует долгосрочную безопасность.
• Изоляция повреждений: В некоторых случаях (например, при незначительных поверхностных повреждениях, не затрагивающих жилу) можно использовать специальные термоусадочные трубки или изоленту высокого качества. Однако это временное решение и не рекомендуется для критически важных участков или мест с повышенной влажностью.
• Переподключение соединений: Если проблема заключается в плохом контакте или неправильной изоляции соединения в распределительной коробке, необходимо разобрать соединение, тщательно зачистить провода, правильно соединить их (например, с помощью клемм WAGO, опрессовки или сварки) и обеспечить надежную изоляцию.
• Защита от внешних факторов: После ремонта убедитесь, что проводка защищена от повторных повреждений: от механических воздействий, влаги, химикатов и грызунов. Используйте гофрированные трубы, кабель-каналы, влагозащищенные коробки.

Профилактика и регулярное обслуживание

Чтобы избежать серьезных проблем с изоляцией, необходимо придерживаться принципов профилактики и регулярного обслуживания:

• Периодические проверки: Регулярная (раз в 3-5 лет, а для старой проводки – чаще) проверка сопротивления изоляции с помощью мегаомметра.
• Правильный монтаж: При выполнении электромонтажных работ всегда соблюдайте нормы и правила. Используйте качественные материалы, избегайте чрезмерных изгибов кабелей, перетягивания, повреждений изоляции при зачистке.
• Соответствие нагрузки: Убедитесь, что сечение проводов соответствует предполагаемой нагрузке, чтобы избежать перегрева.
• Защита от влаги: В помещениях с повышенной влажностью используйте влагозащищенное оборудование и проводку, предназначенную для таких условий.
• Осторожность при ремонтных работах: Перед сверлением стен или другими работами, которые могут затронуть скрытую проводку, всегда проверяйте ее местоположение с помощью кабелеискателя.

Помните, что работа с электричеством требует глубоких знаний и соблюдения мер безопасности. Если у вас нет необходимого опыта и инструментов, лучше доверить проверку и ремонт электропроводки квалифицированным специалистам. Это не только обеспечит безопасность, но и сэкономит ваше время и нервы, гарантируя качественный и долговечный результат.
